Что такое субстрат?
Субстрат — это основной материал для производства печатных плат. В данном случае, когда мы говорим о субстрате, мы обычно имеем в виду медное клееное ламинированное полотно (CCL).
Сегодня печатная плата стала неотъемлемой частью большинства электронных изделий. Односторонние и двусторонние печатные платы изготавливаются на основе базовых материалов — медного клееного ламинированного полотна (CCL), чтобы получить желаемую графику цепи, проходящей через обработку полюсов, электролитическое медное напыление, медное напыление, травление и другие процессы. Еще один тип изготовления многослойной печатной платы также использует тонкое медное клееное полотно в качестве базы, и проводящий графический слой и препрег чередуются при однократной ламинированной связи для формирования трех и более проводящих слоев графики. Как можно видеть, как материал субстрата при производстве печатных плат, будь то медное клееное ламинированное полотно или препрег, они все играют очень важную роль в печатной плате. Они обеспечивают проводящую, изолирующую и поддерживающую функции. Эффективность, качество, обрабатываемость производства, стоимость производства и уровень производства печатной платы в значительной степени зависят от материала субстрата.
История развития субстратов
Технология и производство материалов субстрата прошли полвека развития, ежегодный мировой выпуск достиг 290 миллионов квадратных метров. Этот момент развития был вызван инновационным развитием продуктов электронной техники, технологии производства полупроводников, технологии установки электронных узлов, технологии печатных плат.
С 1943 года, с введением в практику клееного листа с фенольной смолой в качестве субстрата, материал субстрата развивался стремительно. В 1959 году в Соединенных Штатах компания Texas Instruments выпустила первую интегральную схему и предъявила повышенные требования к сборке печатной платы с более высокой плотностью, что стимулировало производство многослойных плат. В 1961 году в Соединенных Штатах компания Hazeltine Corporation успешно разработала многослойную технологию с использованием метода металлизированного сквозного отверстия. В 1977 году смола BT стала промышленным продуктом, предоставив новый тип материала субстрата с высокой и низкой температурой стеклования для развития многослойных плат в мире.
В 1990 году в Японии корпорация IBM объявила о новой технологии ламинированной многослойной платы, использующей фоточувствительную смолу в качестве изоляционного слоя. В 1997 году технология многослойности, включая ламинированные многослойные платы, высокоплотные интерконнекты, двигалась к зрелости. В то же время пластиковые упаковочные субстраты, BGA, CSP являются типичными представителями, они имеют быстрое развитие. В конце 90-х годов 20-го века некоторые новые субстраты, такие как небромированные, антимоновые зеленые огнезащитные и другие, стремительно взлетели и вошли в рынок.
Типы субстратов

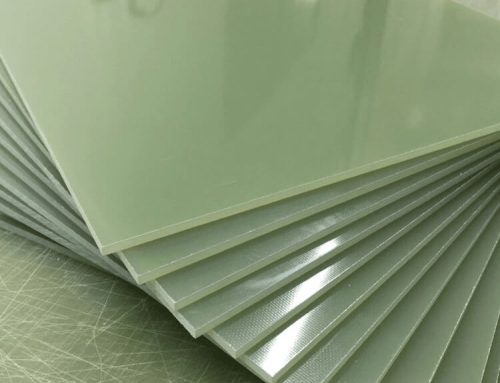

В общем, материалы субстрата, используемые в печатных платах, можно разделить на две категории: твердые материалы субстрата и гибкие материалы субстрата. Обычно медное клееное ламинированное полотно (CCL) является важным видом твердого материала субстрата. Он использует армирующий материал, пропитанный клеящей смолой, после сушки, резки, складывания в заготовки, затем покрытый медной фольгой, используя стальную пластину в качестве формы и формирования в горячем прессе при высокой температуре. Пр
